2SY系列水環真空泵

•

• 產品名稱: 2SY系列水環真空泵
• 產品分類: 真空泵
• 公司名稱: 山東首泉泵閥機械有限公司
• 型號規格:
• 產品用途:
• 添加時間: 2017-04-20
• 分????享:

產品詳情

2SY系列水環壓縮機廣泛應用于石油、化工、醫藥等行業的氣體壓縮輸送、尾氣回收等。具有壓力高，結構緊湊，使用可靠，操作方便以及高壓區抽速大等特點?！　∮捎谠趬嚎s過程中，是在等溫狀態下進行的，因此在壓縮易燃、易爆氣體時，不易發生危險，所以其應用更加廣泛。

技術參數

型號 抽氣量（m3/min) 極限壓強(MPa) 電機功率(Kw) 泵轉速(r.p.m) 吸排氣口徑 供水量(L/M) 最大 當吸入壓強為0.55MPa時 2SY-6 6 4.5 0.6 55 2870 80 100~120 2SY-9 9 7 0.6 90 1450 100 130~150 2SY-12 12 9.5 0.6 110 1450 100 160~180 2SY-15 15 12 0.6 160 1450 125 180~200 2SY-20 20 16 0.6 185 980 150 200~220 2SY-30 30 24 0.6 250 980 200 220~250

注：1、表中所列性能指標是在下列條件得出： ①大氣壓1.013x105Pa ②水溫15℃ ③空氣溫度20℃ ④相對濕度70% 2、供水量隨排氣壓力的大小稍作調整，排氣壓力大時，供水量取大值 3、抽氣量偏差不超過±10%

2SY水環壓縮機安裝尺寸：

型號 A A' B B' C D D' E F H G K d1 d2 d3 d4 n 2SY-6 525 525 490 590 1580 550 650 1920 640 380 295 200 60 135 160 14 6 2SY-9 625 625 572 640 1930 622 690 2310 775 462 465 300 100 180 215 18 8 2SY-12 680 645 572 725 2050 622 775 2540 775 462 520 300 100 180 215 18 8 2SY-15 700 685 572 725 2180 622 775 2740 805 492 600 300 125 200 235 18 8

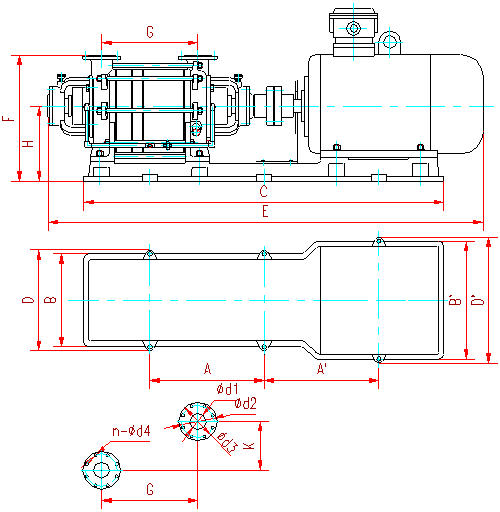

安裝尺寸圖
