SK系列水環式真空泵及壓縮機是用來抽吸或壓縮空氣和其它無腐蝕性、不溶于水、不含固體顆粒的氣體，以便在密閉容器中形成真空和壓力，吸入氣體中允許混有少量液體。 　　SK系列水環式真空泵及壓縮機被廣泛應用于機械、石油化工、制藥、食品、制糖工業及電子領域。由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易爆炸氣體時，不易發生危險，所以其應用更加廣泛。 　　工作真空范圍為-0.03---0.08MPa。

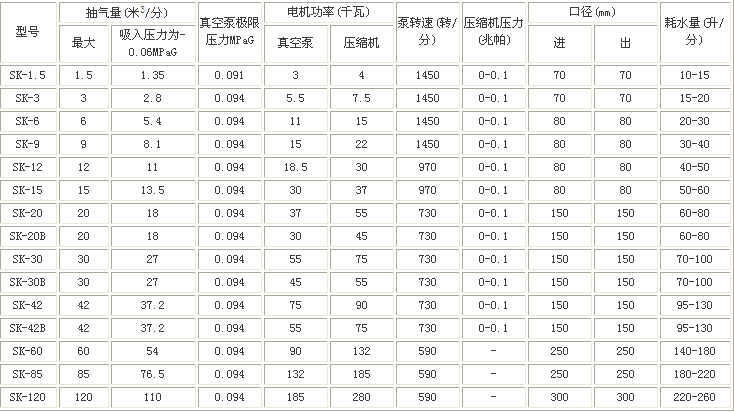

注：一、表內數值是在下列條件下得出： 1. 水溫15℃ 2. 空氣20℃ 3. 氣體相對濕度70% 4. 大氣壓力0.1013MPa

二、抽氣量偏差不超過±10% 　　附：外形及安裝尺寸圖 · SK-0.4、SK-0.8外形及安裝尺寸圖 · SK-1.5、SK-3外形及安裝尺寸圖 · SK-6、SK-12、SK-20、SK-30、SK-42外形及安裝尺寸圖 · SK-60、SK-85、SK-120外形及安裝尺寸圖 · 性能曲線

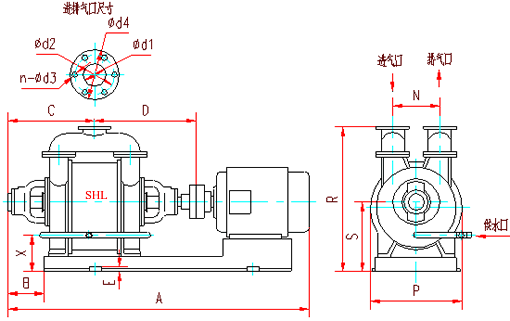

   SK-0.4、SK-0.8水環式真空泵及壓縮機外形及安裝尺寸圖

代號	A	B	C	D	E	F	G	H	I	J	d
SK-0.4	245	140	285	34	421	200	263	270	80	60	G1"
SK-0.8	270	140	310	34	464	200	263	270	80	78	G1"

代號	A	B	C	D	E	F	G	H	I	J	K	L	M	N
SK-15	947	25	172	180	215	130	289	475	420	355	470	392	342	248
SK-3	1122	25	172	260	215	130	289	475	454	355	504	420	370	300
代號	P	R	S	T	W	d1	d2	d3	d4	d5	Z	V	底腳螺栓
SK-1.5	513	100	260	735	177	70	160	130	14	18	187	40	M16×400
SK-3	640	100	370	900	177	70	160	130	14	18	195	60	M16×400

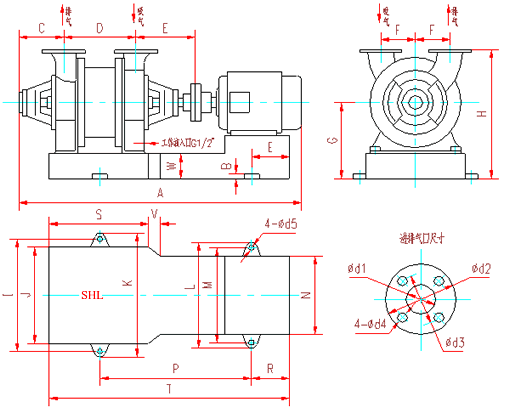

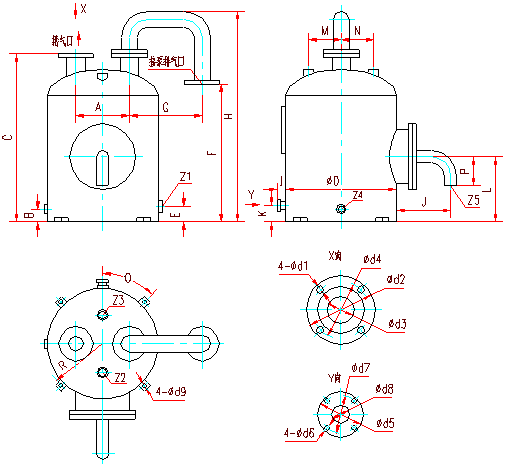

SK-1.5、SK-3水環式真空泵及壓縮機用氣水分離器外形及安裝尺寸

A	B	C	D	E	F	G	H	I	J	K	L	M	N	P	R
240	50	760	500	70	620	380	965	40	230	70	300	150	150	140	275
Z1	Z2	Z3	Z4	Z5	d1	d2	d3	d4	d5	d6	d7	d8	d9	0	-
G3/8"	G1"	G1/2"	G1/2"	G1.5"	14	160	65	130	90	12	65	15	14	45°	-

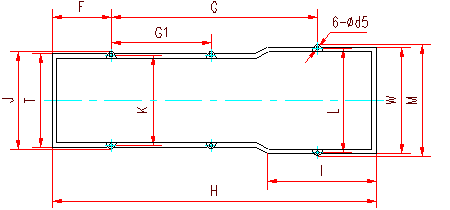

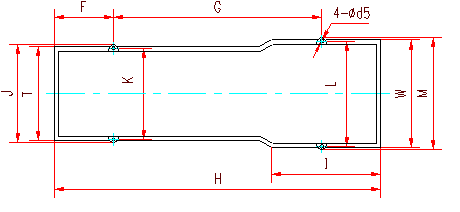

SK-6、SK-12、SK-20真空泵、壓縮機及SK-30真空泵底腳安裝尺寸

SK-30壓縮機及SK-42真空泵底腳安裝尺寸

代號		A	B	C	D	E	F	G/G1	H	I	J	K	L	M	N
SK-6	真空泵	1432	114	370	457	30	235	800	1225	/	470	420	420	470	210
	壓縮機	1477	91	370	457	30	235	800	1225	/	470	420	420	470	210
SK-12	真空泵	1761	141	448	538	30	300	940	1468	858	580	520	460	520	280
	壓縮機	1831	141	448	538	30	300	990	1520	/	580	520	520	580	280
SK-20	真空泵	2100	141	491	609	30	340	1132	1780	/	690	630	630	690	350
	壓縮機	2370	159	491	609	30	340	1210	1895	686	690	630	720	780	350
SK-30	真空泵	2500	144	556	674	30	405	1270	2020	685	690	630	720	780	350
	壓縮機	2570	144	556	674	30	405	1295	2071	711	690	630	700	760	350
SK-42	真空泵	2720	144	630	750	30	480	1445	2221	711	690	630	700	760	350
代號		P	R	S	T	W	X	Z	d1	d2	d3	d4	d5	n	底腳螺栓
SK-6	真空泵	330	610	315	410	410	183	G1/2"	80	130	14	160	18	4	M16×400
	壓縮機	330	610	315	410	410	183	G1/2"	80	130	14	160	18	4
SK-12	真空泵	440	740	355	520	460	163	G1/2"	80	150	14	180	27	4	M24×600
	壓縮機	440	755	370	520	520	178	G1/2"	80	150	14	180	27	4
SK-20	真空泵	680	1010	485	650	650	220	G3/4"	150	200	18	235	27	6	M24×600
	壓縮機	680	1015	490	650	720	225	G3/4"	150	200	18	235	27	6
SK-30	真空泵	680	1010	485	650	720	220	G3/4"	150	200	18	235	27	6	M24×600
	壓縮機	680	1015	490	650	708	225	G3/4"	150	200	18	235	27	6
SK-42	真空泵	680	1015	490	650	708	225	G3/4"	150	200	18	235	27	6	M24×600

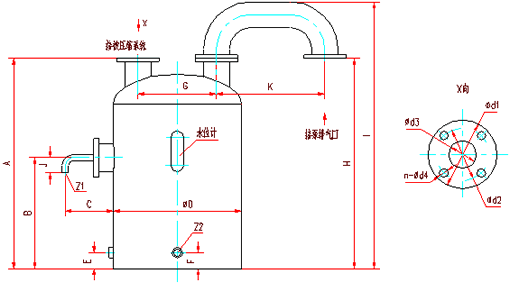

SK-6、SK-12、SK-30水環式真空泵及壓縮機氣水分離器外形尺寸圖

代號	A	B	C	D	E	F	G	H	I	J	K	Z1	Z1'	Z2	n	d1	d2	d3	d4
SK-6	740	320	250	500	60	80	220	870	1030	140	500	1.5"	2.5"	G1/2"	4	160	130	65	14
SK-12	910	400	250	650	60	80	260	1080	1230	140	500	1.5"	2.5"	G1/2"	4	185	150	80	18
SK-30	1070	610	250	650	60	80	260	1130	1408	140	500	1.5"	2.5"	G1/2"	8	235	200	125	18

注：SK-20、SK-42與SK-30分離器通用

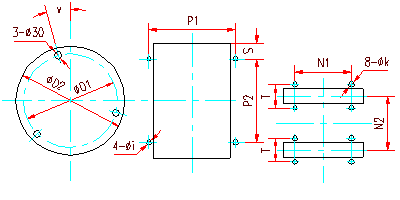

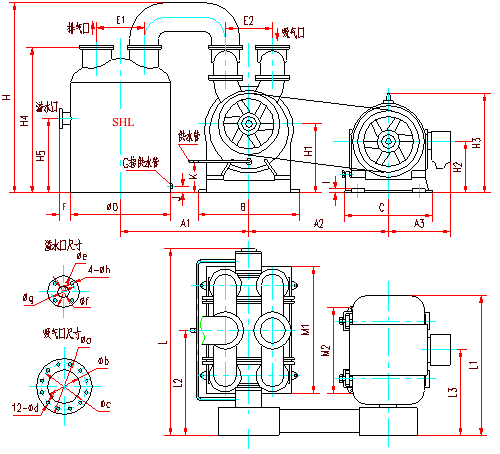

底腳安裝尺寸

代號	A1	A2	A3	B	C	D	D1	D2	E1	E2	F	H	H1	H2	H3	H4
SK-60	1283	1430	620	1020	1088	1000	1089	1170	500	465	100	1915	695	525	1025	1474
SK-85	1283	1430	660	1020	1158	1000	1089	1170	500	465	100	1915	695	550	1110	1474
SK-120	1773	1528	620	1330	/	1400	1512	1612	640	705	100	2458	945	600	1255	1970
代號	H5	I	J	K	L	L1	L2	L3	M1	M2	N1	N2	P1	P2	S	T
SK-60	750	35	80	305	1928	1305	1000	815	1215	830	620	490	940	910	153	260
SK-85	750	35	80	305	2178	1510	1125	915	1465	990	690	630	940	1160	153	280
SK-120	1000	50	150	520	2340	1445	1224	926	1740	960	710	620	1210	1240	250	300
代號	a	b	c	d	e	f	g	h	i	j	k	x	G	底腳螺栓
SK-60	370	250	335	18	205	100	170	18	18	36	36	15°	G1"	M30×500
SK-85	370	250	335	18	205	100	170	18	18	36	36	15°	G1"	M30×500
SK-120	435	300	395	23	205	100	170	18	18	48	48	0	G1.25"	M42×630

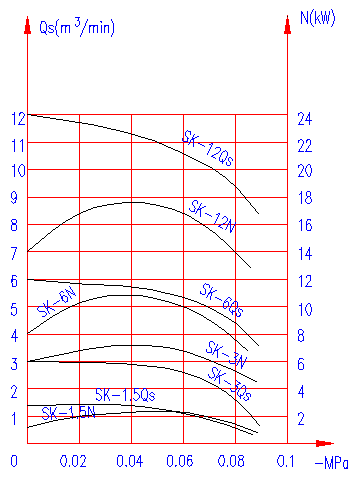

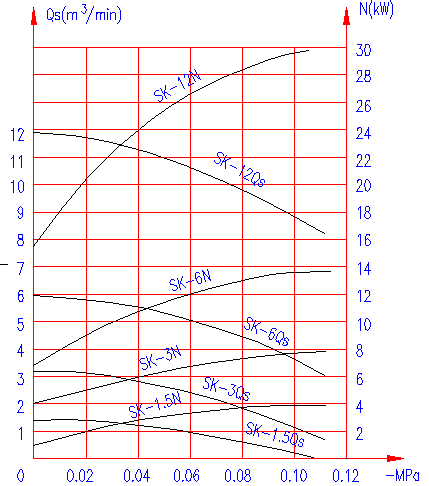

抽氣量1.5~15m3/min壓縮機工作性能曲線	抽氣量1.5~15m3/min真空泵工作性能曲線

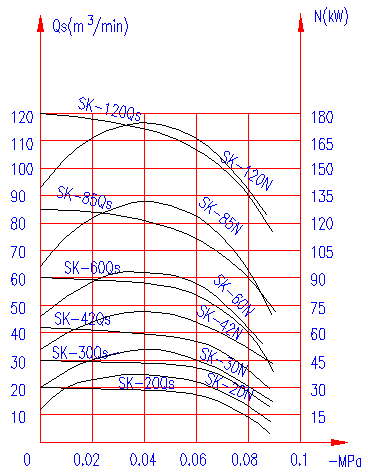

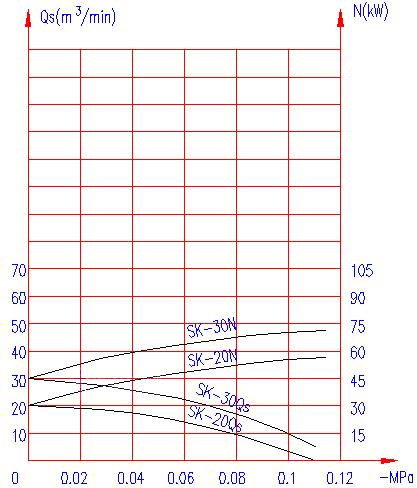

抽氣量20~30m3/min壓縮機工作性能曲線	抽氣量20~120m3/min真空泵工作性能曲
